मोल्ड विनिर्देश
|
मोल्ड नाम |
बैरल बिन मोल्ड |
|
उत्पाद सामग्री |
HDPE, प्लास्टिक |
|
उत्पाद आकार |
450x325x570 मिमी |
|
उत्पाद भार |
1.5 किलो |
|
गुहा के लिए मोल्ड सामग्री & . कोर |
P20, 718, 2738 |
|
गुहा की नग |
1 गुहा |
|
इंजेक्शन प्रणाली |
हॉट रनर ओपन गेट्स या वाल्व गेट्स |
|
उपयुक्त इंजेक्शन मशीन |
850T |
|
मोल्ड आकार |
880x850x750 मिमी |
|
मोल्ड आजीवन |
500 से अधिक, 000 पीसी |
|
T1 समय |
डिजाइन को अंतिम रूप दिया जाता है, 55 दिन |
क्याAदोबाराTवहAबैरल बिन के dvantages?
बैरल बिन हमारे दैनिक जीवन में सामान्य कचरा वर्गीकरण और निपटान सुविधाओं में से एक है . इसका डिजाइन मुख्य रूप से एक सिलेंडर के रूप में है, आमतौर पर टिकाऊ प्लास्टिक या धातु सामग्री से बना है, और एक सुरुचिपूर्ण और सभ्य उपस्थिति है . इसके निम्नलिखित लाभ हैं:
उच्च स्थिरता: कंटेनर का बैरल डिज़ाइन गोल बैरल-प्रकार के कचरे को उपयोग के दौरान अधिक स्थिर बना सकता है, कम से कम टिपिंग करने के लिए, और प्रभावी रूप से बैरल बिन ढहने या टॉपिंग . की घटना को रोकता है।
2. आकर्षक और व्यावहारिक: बैरल बिन में एक सरल और सुरुचिपूर्ण उपस्थिति होती है . इसका डिज़ाइन सुंदर और व्यावहारिक दोनों है, और यह प्रभावी रूप से विभिन्न वातावरणों में मिश्रण कर सकता है . एक कचरा भंडारण समाधान के रूप में सेवा करने के अलावा, यह एक सजावटी वस्तु के रूप में भी काम कर सकता है {{3
3. बड़ी क्षमता: आमतौर पर, बैरल डिब्बे को एक बड़ी क्षमता के साथ डिज़ाइन किया जाता है, जो अधिक कचरा पकड़ सकता है, कचरा निपटान की आवृत्ति को कम कर सकता है, कार्य दक्षता में सुधार कर सकता है, और समय और श्रम लागतों को भी बचाता है .}
4. को साफ करना आसान है: बैरल बिन की सतह चिकनी है, जिससे इसे साफ करने के लिए बहुत सुविधाजनक है . बस इसे पानी या सफाई एजेंट के साथ पोंछें, और यह आसानी से बैक्टीरिया को प्रजनन नहीं करेगा, इस प्रकार एक स्वच्छ वातावरण . बनाए रखना
5. पर्यावरण संरक्षण और ऊर्जा संरक्षण: बेलनाकार कचरा डिब्बे को पुनर्नवीनीकरण किया जा सकता है, उत्कृष्ट स्थायित्व, एक लंबी सेवा जीवन, और कचरा की आवृत्ति को कम कर सकते हैं, इस प्रकार पर्यावरण संरक्षण और ऊर्जा संरक्षण की अवधारणा के अनुरूप .}
उत्पाद और . मोल्ड के लिए डिजाइन

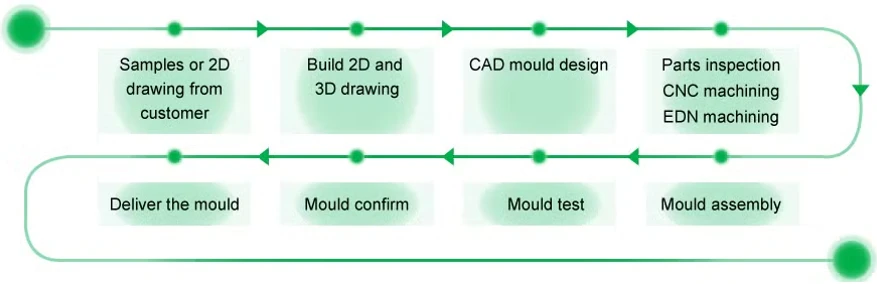

EनटखटPरोकासDतंग करनाTवहPअंतिम बैरल बिन मोल्डPरोज़ करना
नमूना या 2 डी डिज़ाइन: साझेदारी को स्थापित करने के बाद, ग्राहक को प्लास्टिक बैरल बिन मोल्ड का एक नमूना प्रदान करने की आवश्यकता है या उत्पाद के 2 डी ड्राइंग . यह निर्माता को प्रदान किए गए उत्पाद डेटा . के आधार पर मोल्ड को डिजाइन करने में सक्षम करना है।
उत्पाद आयाम और विनिर्देश: ग्राहक को बैरल बिन के आकार, क्षमता और अन्य विशिष्ट विशिष्टताओं को स्पष्ट रूप से परिभाषित करने की आवश्यकता है, ताकि निर्माता उन मोल्डों को डिजाइन कर सके जो आवश्यकताओं को पूरा करते हैं .
सामग्री चयन: ग्राहक को मोल्ड सामग्री को निर्दिष्ट करने की आवश्यकता है, जैसे कि P20, 45#, आदि ., साथ ही मोल्ड के मानक घटकों की जानकारी .
मोल्ड विवरण: इनमें मोल्ड गुहाओं की संख्या, मोल्ड निर्माण चक्र, और मोल्ड इंजेक्शन चक्र, अन्य विस्तृत मापदंडों के बीच . शामिल हैं। ये पैरामीटर सीधे उत्पादन दक्षता और उत्पाद की गुणवत्ता को प्रभावित करते हैं .
डिजाइन की पुष्टि: मोल्ड डिज़ाइन पूरा होने के बाद, तकनीकी विभाग ग्राहक को दो-आयामी मोल्ड ड्राइंग और 3 डी मोल्ड शेप के साथ पुष्टि के लिए प्रदान करेगा . केवल ग्राहक की पुष्टि के बाद मोल्ड उत्पादन प्रक्रिया को . की व्यवस्था की जा सकती है।
विनिर्माण चरण: इस चरण के दौरान, डिजाइन चित्र और चयनित सामग्रियों के आधार पर, मोल्ड को . के रूप में गढ़ा दिया जाता है, इसमें आमतौर पर यांत्रिक प्रसंस्करण प्रक्रियाएं शामिल होती हैं जैसे कि कटिंग, मिलिंग, और ड्रिलिंग . एक ही समय में, कूलिंग सिस्टम का डिज़ाइन और मोल्ड के प्रवाह चैनल सिस्टम को उत्पादन दक्षता और उत्पाद गुणवत्ता में सुधार करने की आवश्यकता होती है {2} {2} {2}
हीट ट्रीटमेंट: कठोरता को बढ़ाने और मोल्ड की प्रतिरोध पहनने के लिए, इसे गर्मी उपचार . से गुजरना पड़ता है, इसमें शमन और तड़के जैसी प्रक्रियाएं शामिल होती हैं, ताकि कठोरता और क्रूरता के बीच वांछित संतुलन प्राप्त करने के लिए .} .
भूतल उपचार: मोल्ड की सतह की गुणवत्ता और स्थायित्व को और बढ़ाने के लिए, सतह के उपचार को किया जा सकता है, जैसे कि नाइट्राइडिंग उपचार . यह उपचार मोल्ड के आकार को काफी बढ़ाए बिना सतह की कठोरता को बढ़ा सकता है .}
असेंबली और डिबगिंग: मोल्ड के निर्माण के बाद, इसे वास्तविक उत्पादन में इकट्ठा और डीबग करने की आवश्यकता है ताकि यह सुनिश्चित हो सके कि यह योग्य प्लास्टिक कचरा डिब्बे . का उत्पादन कर सकता है
मोल्ड परिवहन: परिवहन के दौरान इसे हिट या हिलाए जाने से रोकने के लिए मोल्ड को मजबूत लकड़ी के बक्से या धातु के बक्से का उपयोग करके पैक किया जाना चाहिए।
कैसेTo Dएक प्रकार काTवहPगरजनाAराQकी ओरTवहGखायाIn बैरल बिन मोल्ड?
बैरल बिन मोल्ड में गेट की स्थिति और मात्रा का चयन अंतिम उत्पाद के मोल्डिंग . पर महत्वपूर्ण प्रभाव डालता है, इसलिए, बैरल बिन की विशेषताओं के आधार पर, हम निम्नलिखित सुझावों . प्रदान करते हैं।
द्वार की स्थिति का चयन
उपस्थिति को प्रभावित करने से बचें: गेट की स्थिति को एक ऐसे स्थान पर चुना जाना चाहिए जो कचरा की उपस्थिति को प्रभावित नहीं करता है . उदाहरण के लिए, गेट को बैरल बिन के तल पर या एक असंगत पक्ष .} पर डिज़ाइन किया जा सकता है।
पूर्ण भरना सुनिश्चित करें: गेट को बैरल बिन अनुभाग के मोटे हिस्से में रखा जाना चाहिए, जिससे पिघली हुई सामग्री को मोटे खंड से पतले खंड में प्रवाहित करने की अनुमति मिलती है, इस प्रकार पूर्ण भरने . सुनिश्चित करना
सबसे छोटी भरने की प्रक्रिया: गेट की स्थिति को उस स्थान पर चुना जाना चाहिए जो प्लास्टिक भरने की प्रक्रिया के समय को कम करता है, ताकि दबाव हानि को कम किया जा सके .
निकास के लिए सहायक: गेट की स्थिति को एक ऐसे स्थान पर चुना जाना चाहिए जो गुहा से हवा को हटाने के लिए अनुकूल है, ताकि बुलबुले और छिद्रों के गठन से बचें .
भंवर से परहेज: गेट की स्थिति को पिघला हुआ सामग्री को सीधे मोल्ड गुहा में भागने से रोकने के लिए डिज़ाइन किया जाना चाहिए, ताकि भंवर और सर्पिल निशान . के गठन को रोकने के लिए
फाटकों की संख्या का निर्धारण
एकसमान भरने: कई गेटों को डिजाइन करते समय, प्रवाह चैनलों का संतुलन को ध्यान में रखा जाना चाहिए ताकि गेट्स का संतुलन सुनिश्चित किया जा सके . एक ही समय में पिघले हुए सामग्री की समान भरने को प्राप्त करने के प्रयास किए जाने चाहिए .}
वारपिंग विरूपण को कम करें: गेट्स की संख्या और स्थिति का प्लास्टिक भाग की मोल्डिंग प्रक्रिया के दौरान वारिंग विरूपण पर महत्वपूर्ण प्रभाव पड़ता है . मोल्डफ्लो सॉफ्टवेयर का उपयोग करके सिमुलेशन विश्लेषण के आधार पर, गेट्स की इष्टतम संख्या और स्थिति को वरिंग विकृति को कम करने के लिए निर्धारित किया जा सकता है .}
मोल्डिंग की गुणवत्ता में सुधार: अलग -अलग नोजल स्थितियों के तहत गति और दबाव वितरण को भरने जैसे मापदंडों पर सिमुलेशन विश्लेषण आयोजित करके, नलिका की इष्टतम संख्या मोल्डिंग गुणवत्ता को बढ़ाने के लिए निर्धारित की जा सकती है .}
गेट प्रकार का चयन
स्ट्रेट गेट: एक बड़े आकार के साथ कचरे के डिब्बे के लिए, लेकिन एक साधारण संरचना, एक सीधा गेट को चुना जा सकता है . सीधे गेट डिज़ाइन सरल है, प्रक्रिया में आसान है, और उच्च भरने की गति प्रदान कर सकता है .}
साइड गेट: बैरल बिन के लिए जहां वेल्ड लाइन से बचने के लिए आवश्यक है, एक साइड गेट को चुना जा सकता है . साइड गेट वेल्ड लाइन के गठन को कम कर सकता है और उत्पाद की उपस्थिति गुणवत्ता में सुधार कर सकता है .}
मल्टीपल गेट इंजेक्शन: बड़े बैरल बिन के लिए, बैरल बिन मोल्ड के सभी क्षेत्रों को पूरा करने के लिए कई गेट इंजेक्शन का उपयोग करने पर विचार करना उचित है, जिससे मोल्डिंग दक्षता और गुणवत्ता में सुधार होता है .
कैसेTo SओलवेTवहPकाEकसौटीIn बैरल बिन मोल्ड?
बैरल बिन मोल्ड की विलक्षणता घटना को संदर्भित करती है, जहां, मोल्ड के प्रसंस्करण के दौरान, विभिन्न कारणों से, मोल्ड का केंद्र डिज़ाइन किए गए केंद्र से मेल नहीं खाता है . यह घटना समाप्त बैरल बिन की असमान दीवार मोटाई का कारण हो सकती है, जो उत्पाद की गुणवत्ता और सेवा जीवन को प्रभावित करती है .
मोल्ड संरचना को समायोजित करना
1. गेट की आस्तीन को मोल्ड के केंद्र में रखने के लिए एक सनकी मोल्ड फ्रेम का उपयोग करके, यह विधि काफी संतुलित है, लेकिन एक बड़ा टेम्पलेट होगा और कुछ अपशिष्ट . यदि विलक्षणता बहुत अधिक नहीं है, तब भी . का उपयोग करने की सिफारिश की जाती है।
2. मिसलिग्न्मेंट के लिए KO छेद का उपयोग करें .}
3. छोटे गेट ट्रैक्शन के माध्यम से, यह उन मामलों के लिए लागू होता है जहां बड़े उत्पादों को साइड गेट्स का उपयोग करना चाहिए .}
4. गेट की आस्तीन को एक झुकाव कोण पर बनाएं . इच्छुक गेट आस्तीन डिजाइन के प्रमुख बिंदु: सामग्री की क्रूरता के आधार पर झुका हुआ कोण, उदाहरण के लिए, ABS 15 डिग्री का उपयोग कर सकता है; इच्छुक गेट आस्तीन की गोलाकार सतह को एक खराद का उपयोग करने से पहले सही कोण पर समायोजित करने की आवश्यकता है।
प्रसंस्करण प्रौद्योगिकी में सुधार
1. मामूली मामलों के लिए, आप सनकी पक्ष पर वेल्ड कर सकते हैं और फिर इसे मशीन टूल पर इसे केंद्र में रख सकते हैं और वेल्डेड साइड और अतिरिक्त पक्ष को एक साथ संसाधित कर सकते हैं, इस प्रकार सनकी समस्या को हल कर सकते हैं .}
2. छोटे पक्ष पर, आप डालने के लिए एक स्टील प्लेट संलग्न कर सकते हैं और फिर अतिरिक्त भाग . को मिल सकते हैं
अनुकूलन डिजाइन
उत्पाद की निचली दीवार की मोटाई एक समान होनी चाहिए, और गेट से मोल्ड की दीवार तक की दूरी बराबर होनी चाहिए .
की कोशिश करनाबैरल बिन मोल्ड
मोल्ड घटक
मोल्ड स्टील
हॉट रनर सिस्टम
मानक भाग
पैकेज और . डिलीवरी
प्लास्टिक बनाने के लिए हमें क्यों चुनेंग्रिट बिन मोल्ड?
यहां है कि क्यों अपने प्लास्टिक ग्रिट बिन इंजेक्शन मोल्ड के लिए हमारी टीम को चुनना एक स्मार्ट निर्णय है, जो इस विशिष्ट उत्पाद के लिए महत्वपूर्ण विभेदकों पर ध्यान केंद्रित करता है:
1. बड़े, टिकाऊ आउटडोर उत्पादों में गहरी विशेषज्ञता:
विशेषज्ञता: हम सिर्फ मोल्ड नहीं बनाते हैं; हम बड़े, मजबूत आउटडोर उत्पादों जैसे ग्रिट डिब्बे . के लिए जटिल, उच्च-टननेज मोल्ड्स में उत्कृष्टता प्राप्त करते हैं
भौतिक ज्ञान: इंजीनियरिंग-ग्रेड पॉलिमर (जैसे एचडीपीई, पीपी) के साथ व्यापक अनुभव प्रभाव प्रतिरोध, यूवी स्थिरता, और कम तापमान के प्रदर्शन के लिए महत्वपूर्ण है।
2. दीर्घायु और उच्च मात्रा के लिए इंजीनियर:
प्रीमियम टूल स्टील: हम उच्च-ग्रेड, कठोर स्टील्स (e . g ., P20, H13, स्टेनलेस विकल्प) का उपयोग करते हैं, विशेष रूप से घर्षण प्रतिरोध (सैंड/सॉल्ट ग्रिट के खिलाफ) और लंबे उत्पादन रन के लिए चुना गया, डाउनटाइम और लागत-पार-पार्ट . {
मजबूत निर्माण: डिजाइन बड़े भागों के लिए आवश्यक उच्च इंजेक्शन दबावों का सामना करने के लिए शक्ति और कठोरता को प्राथमिकता देते हैं, हजारों चक्रों पर आयामी स्थिरता सुनिश्चित करते हैं .
संक्षारण प्रतिरोध: मोल्ड्स के लिए महत्वपूर्ण नमक/ग्रिट/ग्रिट . को संभालने के लिए हम उपयुक्त स्टील्स और सतह उपचार (ई . g ., नाइट्राइडिंग, हार्ड क्रोम चढ़ाना) निर्दिष्ट करते हैं, जो जंग का मुकाबला करने के लिए और मोल्ड जीवन का विस्तार करने के लिए महत्वपूर्ण रूप से .}} .}
3. दक्षता और लागत-प्रभावशीलता के लिए अनुकूलित:
चक्र समय में कमी: हमारा मोल्ड डिज़ाइन कुशल शीतलन चैनलों, रणनीतिक गेटिंग, और साइकिल समय को कम करने के लिए आसान अस्वीकृति पर केंद्रित है, अपने उत्पादन आउटपुट को बढ़ावा देना और भाग लागत को कम करना {{०}}
ऑटोमेशन रेडी: हाई-वॉल्यूम, लाइट्स-आउट मैन्युफैक्चरिंग . के लिए रोबोटिक्स (स्प्रू पिकर, पार्ट हैंडलर) के साथ सहज एकीकरण के लिए डिज़ाइन किया गया
कम रखरखाव डिजाइन: आसान-एक्सेस वियर प्लेट, मानकीकृत घटकों और स्मार्ट कूलिंग लेआउट जैसी सुविधाएँ रखरखाव समय और लागत को कम करती हैं .
4. परफेक्ट फंक्शन के लिए सटीक इंजीनियरिंग:
महत्वपूर्ण फिट और फ़ंक्शन: सही ढक्कन फिट (पानी के प्रवेश को रोकना), चिकनी काज संचालन (मजबूत ढक्कन के लिए), पहियों/ठिकानों के लिए सटीक स्थान, और ताकत और सामग्री दक्षता के लिए लगातार दीवार की मोटाई . सुनिश्चित करता है
सरफेस फिनिश विशेषज्ञता: सुसंगत, टिकाऊ खत्म (पकड़ के लिए बनावट/खरोंच को छिपाने, ब्रांडिंग क्षेत्रों के लिए चिकनी) सौंदर्यशास्त्र और प्रयोज्य के लिए महत्वपूर्ण है .
5. व्यापक डिजाइन और विकास सहायता:
DFM (निर्माता के लिए डिजाइन): हम सिर्फ आपके डिजाइन का निर्माण नहीं करते हैं; हम मोल्डेबिलिटी, स्ट्रेंथ, असेंबली, और कॉस्ट . के लिए ग्रिट बिन डिज़ाइन को अनुकूलित करने के लिए अपफ्रंट करते हैं
प्रोटोटाइपिंग और परीक्षण: ** डिजाइन सत्यापन के लिए रैपिड प्रोटोटाइप (3 डी प्रिंटिंग) की पेशकश करें और पायलट उत्पादन पूर्ण-पैमाने पर विनिर्माण से पहले परीक्षण के लिए चलता है .
सिमुलेशन संचालित: मोल्डफ्लो (या इसी तरह) विश्लेषण का उपयोग करें और समस्याओं को भरने और रोकने के लिए विश्लेषण करें, वॉरपेज, सिंक मार्क्स, और स्टील को काटने से पहले कूलिंग का अनुकूलन करें .
6. सिद्ध ट्रैक रिकॉर्ड और विश्वसनीयता:
पोर्टफोलियो: समान बड़े कंटेनरों, सड़क के फर्नीचर, या आउटडोर उत्पादों की मांग के लिए उच्च गुणवत्ता वाले मोल्ड के डिजाइन और निर्माण में सफलता का प्रदर्शन किया गया
गुणवत्ता प्रणाली: पूरे डिजाइन, मशीनिंग, फिटिंग और परीक्षण (T1 नमूनाकरण) . में सख्त गुणवत्ता नियंत्रण प्रोटोकॉल का पालन करना
समय पर वितरण: महत्वपूर्ण परियोजना समयसीमा को पूरा करने के लिए प्रतिबद्धता .
7. पूर्ण-सेवा साझेदारी:
एंड-टू-एंड सॉल्यूशन: मोल्ड मैन्युफैक्चरिंग, सैंपलिंग, टेस्टिंग और प्रोडक्शन सपोर्ट . के माध्यम से प्रारंभिक अवधारणा/डिजाइन की समीक्षा से
तकनीकी सहायता: उत्पादन रैंप-अप और चल रहे समस्या निवारण के दौरान समर्पित इंजीनियरिंग समर्थन .}
बिक्री के बाद सेवा: अपने मोल्ड के जीवनकाल को अधिकतम करने के लिए विश्वसनीय रखरखाव, मरम्मत और नवीनीकरण सेवाएं .}
हमें चुनने का मतलब है कि अंतिम रूप से निर्मित एक सांचे में निवेश करना, उच्च गुणवत्ता वाले ग्रिट डिब्बे का उत्पादन वर्षों से कुशलता से, और विशेष विशेषज्ञता द्वारा समर्थित आपके उत्पाद की अनूठी चुनौतियों पर केंद्रित है .
चर्चा करने के लिए तैयार हैं कि हम आपके विशिष्ट ग्रिट बिन मोल्ड प्रोजेक्ट को कैसे अनुकूलित कर सकते हैं? हमें अपनी आवश्यकताओं के बारे में बताएं!
